Визуализация в медицине

Содержание

• Что такое визуализация в медицине

• Методы медицинской визуализации

• Ультразвуковое исследование

• Компьютерная томография

• Магнитно-резонансная томография

• Ядерная медицина

• Эластография

• Тактильная визуализация

• Фотоакустическая визуализация

• Термография

• IT в медицинской визуализации

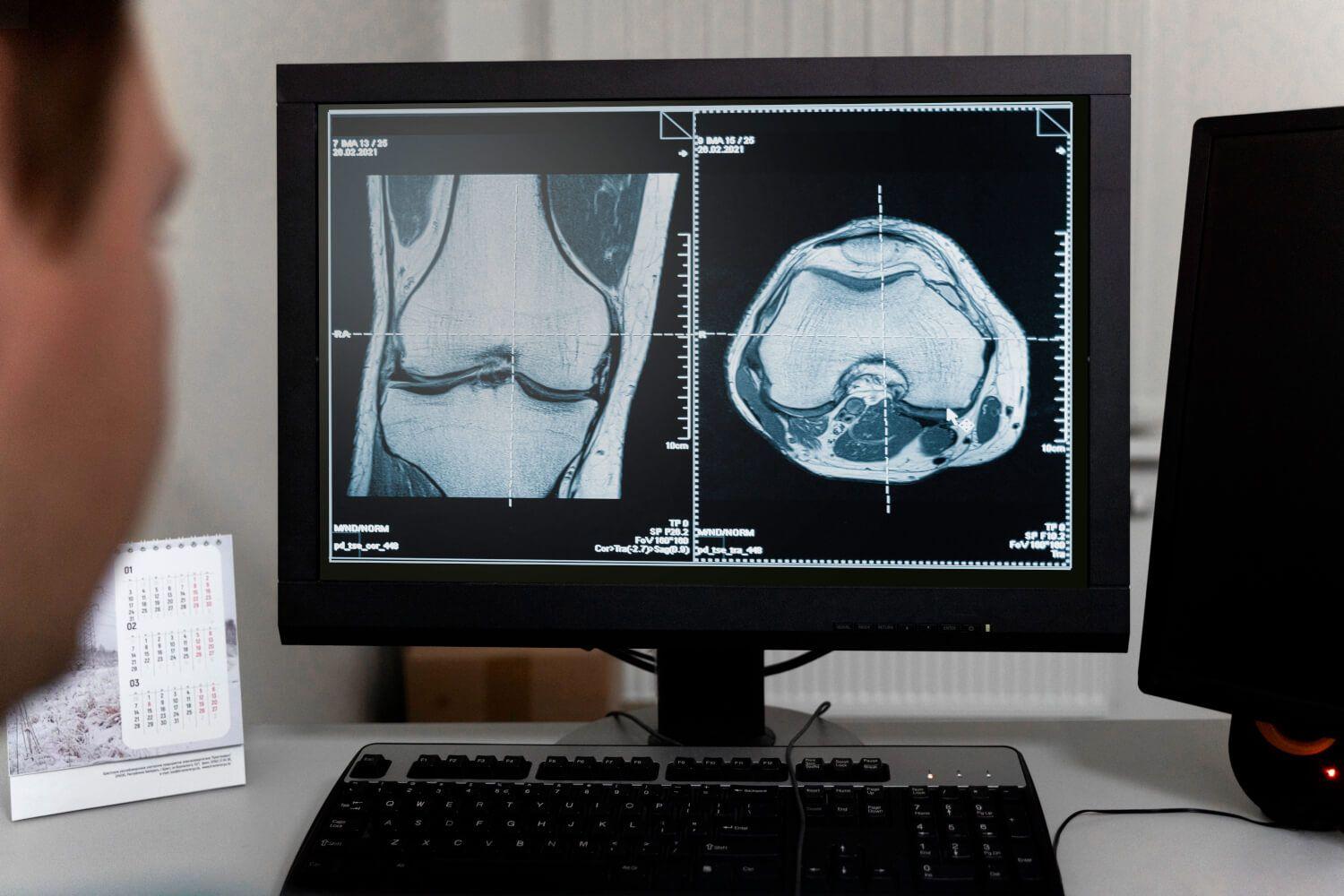

Чтобы узнать, какие процессы происходят внутри тела пациента, врач делает КТ- или МРТ‑снимок. Это уже стало привычной реальностью. Но диагностика с помощью медицинских изображений продолжает совершенствоваться. Учёные открывают новые методы и работают над улучшением существующих. Исследовательская траектория тесно связана с искусственным интеллектом и теми возможностями, которые он открывает.

Что такое визуализация в медицине

Визуализация в медицине — это направление, которое помогает оценивать структуру органов и их функцию на клеточном и молекулярном уровнях. Для этого специалисты получают изображения, а затем изучают их и ставят диагноз¹.

Медицинская визуализация прошла путь длиной более чем в сто лет: от открытия рентгеновских лучей в конце XIX века до разработки современных КТ- и МРТ-аппаратов¹.

Новая веха в истории диагностических изображений связана с появлением искусственного интеллекта (ИИ). Алгоритмы предоставляют цифровой «взгляд» на исследования в клинической медицине²:

• обнаруживают и оценивают аномалии на снимках;

• выявляют изменения, которые с трудом распознаются вручную;

• предсказывают развитие заболевания и реакцию на лечение.

Врач оценивает данные интеллектуальной системы, получая новую диагностическую информацию.

Методы медицинской визуализации

В медицинской визуализации встретились две науки: физика и биология. Первая подсказывает учёным, чем воздействовать на ткань — светом, звуком или ионизирующим излучением. Вторая помогает понять, как ткань реагирует на это воздействие. Все ответы скрываются в диагностическом изображении, которое анализирует врач.

льтразвуковое исследование

Ультразвуковое исследование (УЗИ) использует высокочастотные звуковые волны, чтобы получить изображение³:

1. Ультразвуковой датчик испускает звуковые волны.

2. Они отражаются от разных частей тела, создавая эхо.

3. Отражённые волны регистрируются датчиком.

4. На монитор выводится движущееся изображение органов.

Метод используется в разных направлениях медицины⁴:

• диагностическое: визуализация органов, например печени или щитовидной железы, изучение роста и развития плода при беременности;

• функциональное: помогает измерить скорость и направление движения крови в сосудах и сердце;

• интервенционное: помогает контролировать лечебные манипуляции, например продвижение иглы в тканях.

Датчик передвигается по поверхности кожи, вводится внутрь тела или закрепляется на эндоскопе³.

Компьютерная томография

Компьютерная томография (КТ) — это метод визуализации, который сочетает рентгеновское излучение и компьютерные технологии, чтобы получить изображение тела внутри⁵.

Исследование проводится в несколько этапов⁶:

1. Рентгеновская трубка вращается вокруг тела пациента внутри кольцевой части аппарата — гентри.

2. На каждом обороте компьютеризированная система создаёт 2D-срез — изображение поперечного сечения тела.

3. Врач-рентгенолог регулирует толщину среза — она может составлять от 1 до 10 миллиметров.

В некоторых случаях, чтобы улучшить визуализацию анатомических структур, используют контраст. В состав препарата входит вещество, хорошо поглощающее рентгеновские лучи, например йод. Контраст помогает отличить на изображении похожие ткани⁷.

Магнитно-резонансная томография

Магнитно-резонансная томография (МРТ) — диагностический метод в медицине, который использует магнитное поле и радиоволны, контролируемые компьютером. МРТ позволяет получить подробное изображение органов и тканей пациента⁸.

Молекула воды состоит из атомов кислорода и водорода. В центре атома водорода есть более мелкая частица — протон. В ходе исследования используют свойства протона, чтобы получить изображение⁹:

1. Магнитное поле заставляет протоны выстраиваться в одном направлении.

2. Периодически посылаемые радиоволны меняют положение протонов.

3. После прекращения воздействия радиоволн протоны возвращаются в исходное состояние, создавая радиосигнал.

4. Радиосигналы от разных протонов регистрируются, превращаясь в пиксели изображения.

Процесс возвращения протона в исходное состояние после воздействия радиоволн называется релаксацией. Она происходит в двух плоскостях: продольной и поперечной. Чтобы оценить, какое время потребовалось протону в каждом случае, используют показатели T1 и T2¹⁰. Для каждого из этих режимов характерна своя интенсивность сигнала и итоговая визуализация.

Например, жировая ткань в режиме T1 подаёт сигнал высокой интенсивности и выглядит ярко-белой. В режиме T2 получается наоборот: сигнал слабый, а ткань на изображении относительно тёмная. Врач выбирает подходящие настройки, чтобы оценить, как выглядит анатомическая область в разных режимах¹¹.

Ядерная медицина

Методы ядерной медицины основаны на использовании радиоактивных веществ — радионуклидов. Их излучение регистрируется специальными устройствами¹².

Принцип диагностики в ядерной медицине¹³:

1. Радионуклидом маркируют биологическую молекулу, которая метаболизируется организмом. Выбор молекулы зависит от целей исследования.

2. Полученный радиофармпрепарат вводят в организм, чаще всего внутривенно.

3. Он накапливается в определённом органе.

4. Специальный сканер или камера регистрирует, как распределяется радионуклид.

Различают несколько методов диагностики в ядерной медицине¹⁴:

• Однофотонная эмиссионная компьютерная томография (ОФЭКТ): регистрирует гамма‑лучи, исходящие от радиофармпрепарата. Используется в диагностике сердечно-сосудистых заболеваний, нарушений костей, неврологических расстройств.

• Позитронно-эмиссионная томография (ПЭТ): распад радионуклидов приводит к образованию позитронов. Эти частицы реагируют с электронами. Процесс сопровождается излучением, которое обнаруживают детекторы. ПЭТ используется для обнаружения рака и метастазов.

В ряде случаев источник инфекционного процесса может быть неясен или неизвестен. Это затрудняет постановку диагноза и лечение. Ядерная медицина помогает идентифицировать очаг инфекции¹⁵.

Эластография

Эластография — технология визуализации, которая позволяет качественно и количественно оценить жёсткость тканей¹⁶.

Основное применение эластографии в медицине — оценка печени на наличие фиброза. Фиброз возникает из-за длительного повреждения органа. Ткань печени постепенно замещается на более плотную соединительную. Функция и кровоснабжение органа постепенно снижаются, поэтому процесс фиброза важно контролировать¹⁷.

Для этого используют эластографию в сочетании с двумя методами^18,19:

• Ультразвуковая эластография. Звуковые волны, испускаемые датчиком, помогают оценить механические свойства ткани.

• Магнитно-резонансная эластография (МРЭ). МРТ сочетается со звуковыми волнами низкой частоты, чтобы получилась визуальная карта жёсткости тканей — эластограмма.

С помощью эластографии также оценивают молочные железы, щитовидную железу и простату¹⁸.

Тактильная визуализация

Тактильная визуализация — это технология, которая переводит чувство прикосновения в цифровое изображение²⁰.

Метод является цифровым аналогом пальпации — физикального осмотра в медицине. Врач касается тела пациента, чтобы оценить размер, консистенцию, местоположение и болезненность органа²¹.

Сейчас разрабатывают системы тактильной визуализации для оценки состояния органов малого таза. Основная часть аппарата — зонд, который вводится во влагалище. На конце зонда есть датчик: он оценивает давление, оказываемое на ткани²².

Фотоакустическая визуализация

Метод основан на фотоакустическом эффекте²³:

1. Объект подвергается воздействию лазера.

2. Поглощённая тканью световая энергия преобразуется в тепло.

3. Физические свойства ткани меняются.

4. Создаётся ультразвуковой сигнал.

Последний регистрируется датчиками. Данные о том, как ткань отвечает на воздействие светом, позволяют создать диагностическое изображение. Фотоакустическая визуализация помогает исследовать разные анатомические области²⁴:

• Опухоли головного мозга. Пока исследования проводятся на животных, так как толщина черепа человека затрудняет диагностику.

• Щитовидная и молочная железы. Проводились исследования, в рамках которых система помогла изучить сосудистую сеть органов.

• Кожа. В экспериментах на мышах удалось оценить скорость и направление кровотока в мелких сосудах кожи. Это может быть полезно при диагностике меланомы. Также фотоакустическая визуализация даёт информацию о глубине ожога.

На фотоакустическом эффекте основана мультиспектральная оптоакустическая томография (МСОТ). Метод позволяет не только построить изображение, но и определить относительное содержание кислорода и гемоглобина в зоне сканирования. Можно исследовать ткани глубиной до нескольких сантиметров²⁵.

Термография

Медицинская термография — метод регистрации инфракрасного излучения, связанного с температурой определённой области тела. Температура — биомаркер ряда патологических процессов. Её колебания могут быть связаны²⁶:

• с изменением кровотока при травме;

• с воспалением;

• с лихорадкой;

• со снижением мышечной активности;

• с развитием сосудов опухоли.

Изображения — тепловые карты — помогают узнать, как распределяется температура в определённой области тела. Есть опыт применения термографических систем в диагностике рака молочной железы, диабета, неврологических и сосудистых расстройств. Немаловажные преимущества в том, что исследование можно проводить бесконтактно, а пациент не подвергается ионизирующему излучению²⁷.

IT в медицинской визуализации

Информационные технологии помогают хранить и передавать медицинские изображения и связанную с ними информацию. Для управления и обмена данными используется стандарт DICOM (Digital Imaging and Communications in Medicine). Интерфейс DICOM поддерживают разные типы устройств: диагностические аппараты, рабочая станция врача, принтер. Благодаря единому стандарту приборы «понимают» друг друга, а снимок успешно проходит путь от того же томографа до готовой плёнки²⁸.

Изображение может выйти зашумлённым и низкоконтрастным. Иногда обнаруживаются посторонние артефакты. Не всегда целесообразно делать новый снимок, особенно если пациент в тяжёлом состоянии или исследование связано с лучевой нагрузкой.

Технологии помогают улучшить качество изображений: повысить контрастность, подавить шум, уменьшить выраженность артефактов. На выходе получается снимок, который больше расскажет врачу²⁹.

Благодаря программному обеспечению для 3D-реконструкции анатомические структуры предстают перед врачом и пациентом в более привычном и наглядном виде. Технология использует КТ-срезы, полученные в разных плоскостях, для построения трёхмерной модели органа³⁰.

ИИ и его ветви — машинное и глубокое обучение — используются в разных областях медицины. В медицинской визуализации они повышают точность и скорость интерпретации изображения. Медицинский цифровой диагностический центр (MDDC) от СберМедИИ включает алгоритмы на основе ИИ, улучшающие анализ данных:

• КТ Инсульт. ИИ анализирует КТ-снимки головного мозга без контраста и выделяет зоны, где нарушено мозговое кровообращение. Сервис помогает выявить и оценить изменения при инсульте.

• КТ Легких. Определяет на КТ-снимках локализацию и процент поражения лёгочной ткани при пневмонии. Система обнаруживает минимальные узелковые новообразования, которые могут стать ранним признаком онкологии.

• Маммография. Алгоритм выделяет контуры подозрительных очагов на цифровых маммограммах и определяет вероятность злокачественного процесса.

Есть алгоритмы, которые помогают подготовить протокол исследования. Например, сервис УЗИ объединяет данные измерений и ультразвуковой семиотики. Технология помогает снизить нагрузку на врача, избавляя от бумажной работы.
